是输送流体或使流体增压的机械,主要用来输送水、油、矿浆、酸碱液、乳化液、悬乳液、气混合物和液态金属等,是矿业、化工和冶金等行业常见的输送设备,下面小编为大家整理了19种齿轮泵离心泵螺杆泵往复泵、活塞泵、液压柱塞泵、泥浆泵、气动隔膜泵、轴流管道泵、自吸泵、旋涡泵、水环式真空泵、罗茨真空泵、旋片式真空泵、气气增压泵、气液增压泵、蒸汽喷射泵)的动态工作原理和特点,以期对大家在泵的选型和使用方面有一定的帮助。

1、齿轮泵

工作原理:齿轮泵的两齿轮的齿相互分开,形成低压,液体吸入,并沿壳壁送到另一侧。另一侧两齿轮互相合拢,形成高压将液体排出。

优点:结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载、维护方便、工作可靠。

缺点:径向力不平衡、流动脉动大、噪声大、效率低,零件的互换性差,磨损后不易修复,不能做变量泵用。


2、离心泵

工作原理:离心泵工作时,液体注满泵壳,叶轮高速旋转,液体在离心力作用下产生高速度,高速液体经过逐渐扩大的泵壳通道,

动压头转变为静压头。

性能特点:

高效节能:泵有高效的水力形线,工作效率高。

安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。

运行平稳,安全可靠:电机轴和水泵轴为同轴直联、同心度高,运行平稳,安全可靠。

不锈钢轴套:轴的机封位置是相对易被锈蚀之处,直联式泵轴一旦被锈蚀,易造成机械密封失效。采用镶配不锈钢轴套,避免锈蚀发生,提高了轴寿命,降低了运行维护成本。

轴承:泵所配电机中下轴伸端轴承采用封闭式轴承,正常使用时,免电机轴承的维护保养。

机封:机械密封基件一般选用橡胶波纹管结构,将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封,在清水介质时提高了密封效果。


3、多级离心泵

工作原理:多级离心泵与单级泵相比,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸水和压水,从而将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数。

多级离心泵有立式和卧式两种型式,多级离心泵的泵轴上装有串联的两个亦上的叶轮,它相对于一般的单级离心泵,可亦实现更高的扬程。

性能特点:多级泵主要用于矿山排水、城市及工厂供水。相对于活塞泵、隔膜泵等往复式泵,可亦泵送较大的流量。多级离心泵效率较高,能够满足高扬程、高流量工况的需要,在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性,与单级离心泵相比,多级离心泵在设计、使用和维护维修等方面,有着不同、更高的技术要求。


4、螺杆泵

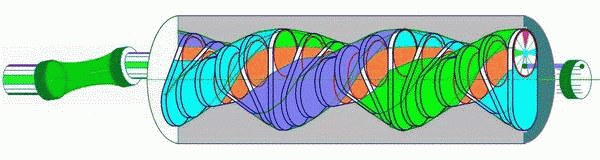

工作原理:双螺杆泵与齿轮泵十分相似,一个螺杆转动,带动另一个螺杆,液体被拦截在啮合室内,沿杆轴方向推进,然后被挤向中央排出。

螺杆泵的优点:

压力和流量范围宽阔。压力约在3.4-340千克力/cm2,流量可达100cm3/分;

运送液体的种类和粘度范围宽广,选矿厂可用于输送捕收剂、絮凝剂等;

因为泵内的回转部件惯性力较低,故可使用很高的转速;

吸入性能好,具有自吸能力;

流量均匀连续,振动小,噪音低;

与其它回转泵相比,对进入的气体和污物不太敏感;

结构坚实,安装保养容易。

螺杆泵的缺点:螺杆的加工和装配要求较高;泵的性能对液体的粘度变化比较敏感。


5、往复泵

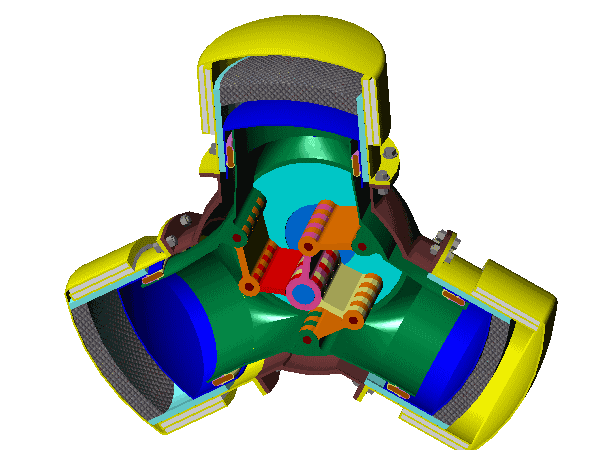

工作原理:往复泵工作时活塞右移,腔内压力降低,将上活门压下,下活门顶起,液体吸入;活塞左移,腔内压力增高,将上活门顶起,下活门压下,液体排出。


往复泵的优点:

可获得很高的排压,且流量与压力无关,吸入性能好,效率较高,其中蒸汽往复泵可达80%~95%;

原则上可输送任何介质,几乎不受介质的物理或化学性质的限制;

泵的性能不随压力和输送介质粘度的变动而变动。

往复泵的缺点:流量不是很稳定。同流量下比离心泵庞大;机构复杂;资金用量大;不易维修等。

6、双动往复泵

工作原理:双动往复泵工作时活塞右移,左下吸液,右上排液。活塞左移,右下吸液,左上排液。活塞往复一次,有两次吸、排液,流量更加均匀。


7、活塞泵

工作原理:活塞泵又叫电动往复泵,从结构分为单缸和多缸。活塞泵工作时,借活塞在汽缸内的往复作用使缸内容积反复变化,以吸入和排出流体。


活塞泵的性能特点:

活塞泵适用于高压、小流量的场合,特别是流量小于100m3/h,排出压力大于9.8兆帕时,更显示出它较高的效率和良好的运行性能。

吸入性能好,能抽吸各种不同介质、不同粘度的液体,可用于油田、煤层注水、注油、采油。若过流部件为不锈钢时,可输送腐蚀性液体。另外根据结构材质的不同还可以输送高温焦油、矿泥、高浓度灰浆、高粘度液体等。

活塞泵在石油化学工业、机械制造工业、造纸、食品加工、医药生产等方面应用很广。

8、液压柱塞泵

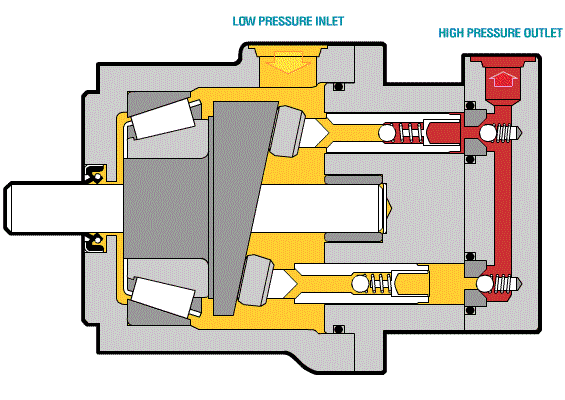

工作原理:液压柱塞泵或固体泵,由液压动力包驱动液压油缸,液压油缸推进输送缸,将输送缸内的物料输出至管道。

一般分为单柱塞和双柱塞,柱塞泵的基本原理很简单,这种泵使用相对较大的运动水体的动量来将相对较小体积的水抽向高处。
液压柱塞泵广泛应用在污水处理,固体废物处理,矿山冶金,清淤,疏浚,石油化工,电厂,水泥工业等领域。




9、泥浆泵

工作原理:常用的泥浆泵是活塞式或柱塞式的,由动力机带动泵的曲轴回转,曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。在吸入和排出阀的交替作用下,实现压送与循环冲洗液的目的。



泥浆泵是指在钻探过程中向钻孔里输送泥浆或水等冲洗液的机械,是钻探设备的重要组成部分。

在常用的正循环钻探中,是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下,经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端,以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。


10、气动隔膜泵

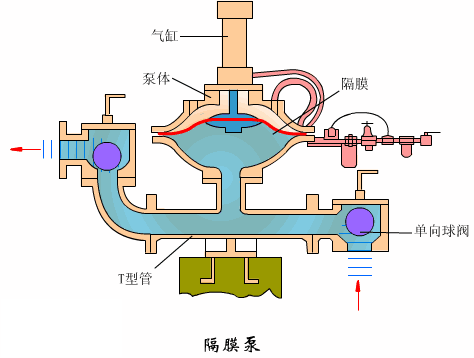

工作原理:气动隔膜泵工作时为了使活柱不与腐蚀性料液直接接触,将气缸腔体与液料用隔膜分开,实质也是往复泵的原理。气动隔膜泵其有四种材质:工程塑料、铝合金、铸铁、不锈钢。


气动隔膜泵的性能特点

采用压缩空气为动力源,可用于各种腐蚀性液体。根据不同液体介质可分别采用不同的材质,以满足不同用户的需要。

泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。

不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花

可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。

对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送

流量可调节,可以在物料出口处加装节流阀来调节流量。

具有自吸的功能。

可以空运行,而不会有危险。

可以潜水工作。

可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。

没有复杂的控制系统,没有电缆、保险丝等。

体积小、重量轻,便于移动。

无需润滑所以维修简便,不会由于滴漏污染工作环境。

泵始终能保持高效,不会因为磨损而降低。

百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热

没有动密封,维修简便避免了泄漏。工作时无死点。
