产品概述:

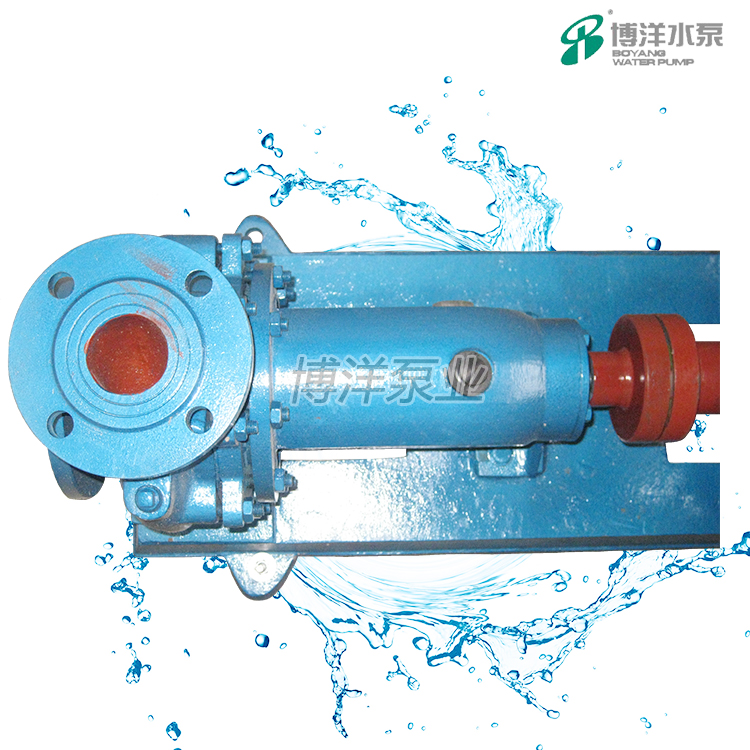

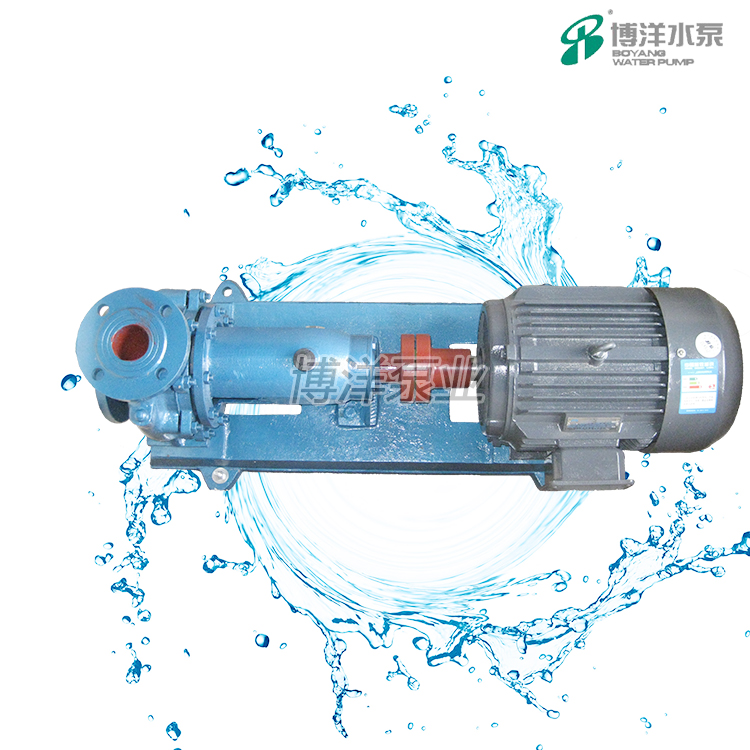

工博牌IS型泵是卧式单级单吸清水离心泵，IR型泵是卧式单级单吸清水离心泵（最高工作温度120慑氏度），供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
IS型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。
泵转速分为2900和1450转/分两种。
性能如下： 2900转/分 1450转/分
最大流量： 240立方米/分 400立方米/分
最高总扬程： 125米 55米
最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少）
最高工作温度 80慑氏度 120慑氏度
允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa
型号意义:
使用范围:
1、IS型水泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增 压及设备配套，使用温度T≤80℃。
2、IR卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城 市采暖系统，ISWR型使用温度T≤120℃。
3、IH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、IHB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为
-20～+120℃
结构说明:
|
| 1 | 泵体 | 6 | 叶轮螺母 |
| 2 | 泵盖 | 7 | 垫圈 |
| 3 | 叶 轮 | 8 | 轴套 |
| 4 | 轴 | 9 | 填料环 |
| 5 | 密封圈 | 10 | 填料 |
| 11 | 悬架 |
性能参数:
型号 | 流量 | 扬程 | 转速 | 电机功率 | 口径 mm | |
吸入 | 排出 | |||||
50-32-125 | 12.5 | 20 | 2900 | 2.2 | 50 | 32 |
6.3 | 5 | 1450 | 0.55 | 50 | 32 | |
50-32-160 | 12.5 | 32 | 2900 | 3 | 50 | 32 |
6.3 | 8 | 1450 | 0.55 | 50 | 32 | |
50-32-200 | 12.5 | 50 | 2900 | 0.5 | 50 | 32 |
6.3 | 12.5 | 1450 | 0.75 | 50 | 32 | |
50-32-250 | 12.5 | 80 | 2900 | 11 | 50 | 32 |
6.3 | 20 | 1450 | 1.5 | 50 | 32 | |
65-50-125 | 25 | 20 | 2900 | 3 | 65 | 50 |
12.5 | 5 | 1450 | 0.55 | 65 | 50 | |
65-50-160 | 25 | 32 | 2900 | 5.5 | 65 | 50 |
12.5 | 8 | 1450 | 0.75 | 65 | 50 | |
65-40-200 | 25 | 50 | 2900 | 7.5 | 65 | 40 |
12.5 | 12.5 | 1450 | 1.1 | 65 | 40 | |
65-40-250 | 25 | 80 | 2900 | 15 | 65 | 40 |
12.5 | 20 | 1450 | 2.2 | 65 | 40 | |
65-40-315 | 25 | 125 | 2900 | 30 | 65 | 40 |
12.5 | 32 | 1450 | 4 | 65 | 40 | |
80-65-125 | 50 | 20 | 2900 | 5.5 | 80 | 65 |
25 | 5 | 1450 | 0.75 | 80 | 65 | |
80-65-160 | 50 | 32 | 2900 | 7.5 | 80 | 65 |
25 | 8 | 1450 | 1.5 | 80 | 65 | |
80-50-200 | 50 | 50 | 2900 | 15 | 80 | 50 |
25 | 12.5 | 1450 | 2.2 | 80 | 50 | |
80-50-250 | 50 | 80 | 2900 | 22 | 80 | 50 |
25 | 20 | 1450 | 3 | 80 | 50 | |
80-50-315 | 50 | 125 | 2900 | 37 | 80 | 50 |
25 | 32 | 1450 | 5.5 | 80 | 50 | |
100-80-125 | 100 | 20 | 2900 | 11 | 100 | 80 |
50 | 5 | 1450 | 1.5 | 100 | 80 | |
100-80-160 | 100 | 32 | 2900 | 15 | 100 | 80 |
50 | 8 | 1450 | 2.2 | 100 | 80 | |
100-65-200 | 100 | 50 | 2900 | 22 | 100 | 65 |
50 | 12.5 | 1450 | 4 | 100 | 65 | |
100-65-250 | 100 | 80 | 2900 | 37 | 100 | 65 |
50 | 20 | 1450 | 5.5 | 100 | 65 | |
100-65-315 | 100 | 125 | 2900 | 75 | 100 | 65 |
50 | 32 | 1450 | 11 | 100 | 65 | |
125-100-200 | 200 | 50 | 2900 | 45 | 125 | 100 |
100 | 12.5 | 1450 | 7.5 | 125 | 100 | |
125-100-250 | 200 | 80 | 2900 | 75 | 125 | 100 |
100 | 20 | 1450 | 11 | 125 | 100 | |
125-100-315 | 200 | 125 | 2900 | 110 | 125 | 100 |
100 | 32 | 1450 | 15 | 125 | 100 | |
125-100-400 | 100 | 50 | 1450 | 30 | 125 | 100 |
150-125-250 | 200 | 20 | 1450 | 18.5 | 150 | 125 |
150-125-315 | 200 | 32 | 1450 | 30 | 150 | 125 |
150-125-400 | 200 | 50 | 1450 | 45 | 150 | 125 |
200-150-250 | 400 | 20 | 1450 | 37 | 200 | 150 |
200-150-315 | 400 | 32 | 1450 | 55 | 200 | 150 |
200-150-400 | 400 | 50 | 1450 | 90 | 200 | 150 |
