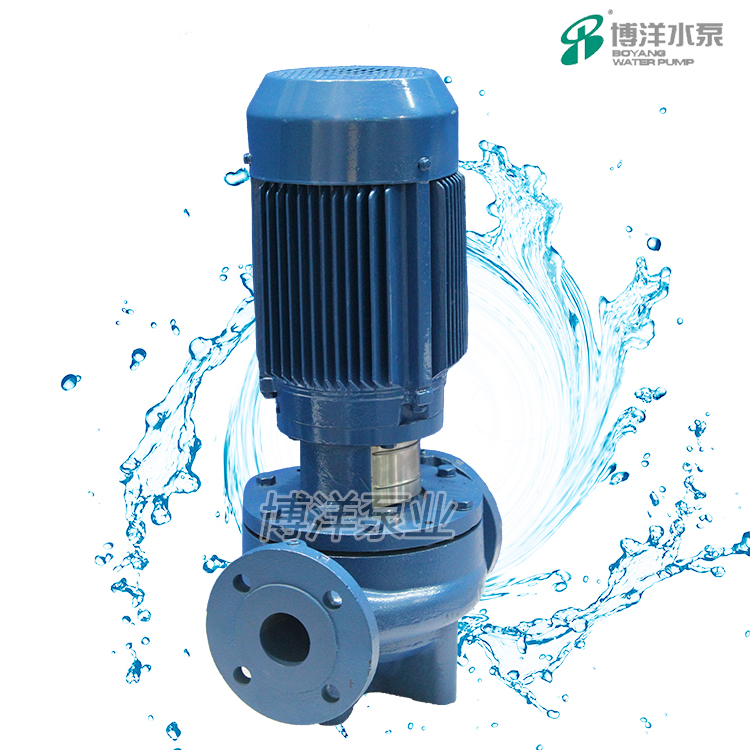

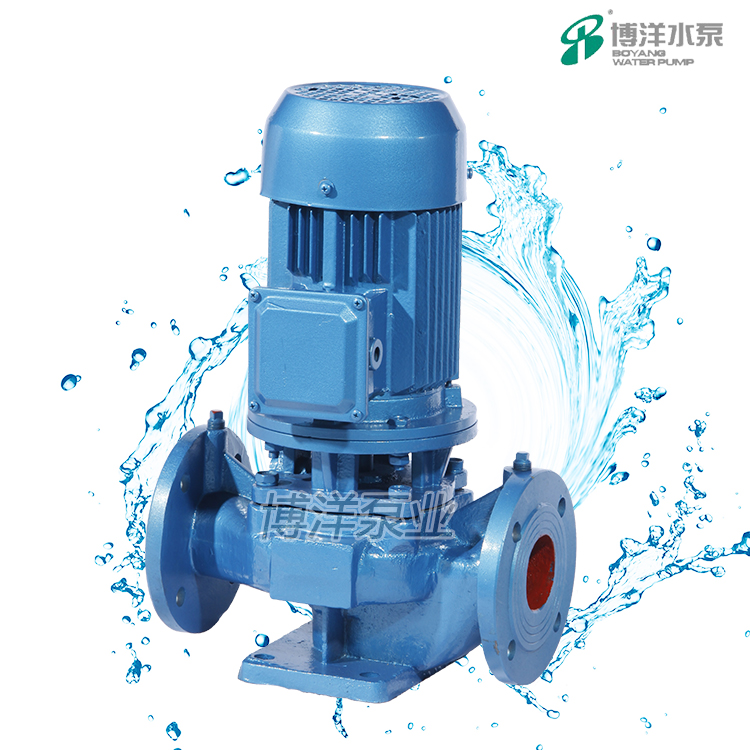

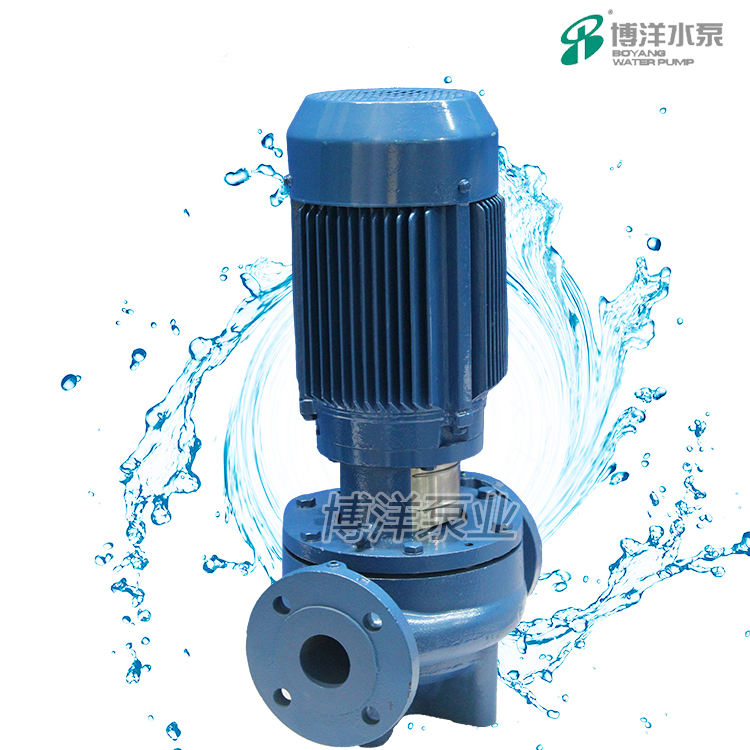

产品概述:
工博牌ISG系列单级单吸立式离心泵是参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品，是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同，过流部分的材质变化及结构变化，设计制造同性能参数的IRG型热水泵、IHG型管道化工泵、YG型管道油泵、使该系列产品使用得到普及，完全可以替代常规离心泵在所有场合使用。
产品特点：
①泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
②叶轮直接安装在电机的加长轴上，轴向尺寸短、结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
③轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金才质，耐磨密封，能有效地增长机械密封的使用寿命。
④安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
⑤可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
⑥可根据管路布置的要求采用泵的竖式和横式安装。
型号意义:
使用范围:
1、ISG立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工
业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环
增压及设备配套等。
2、IRG立式热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热
水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、IHG立式化工泵，适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体，
介质温度为-20℃～+120℃。
4、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。
工作条件：
①吸收压力≤1.0Mpa，或泵系统最高工作压力1.6Mpa，即泵吸入压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa。（订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸造钢材料。）
②环境温度＜40℃，相对温度＜95%。
③所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＞0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
结构说明:
1 | 泵体 | 6 | 防气阀 |
2 | 叶轮螺母 | 7 | 泵盖 |
3 | 叶轮 | 8 | 轴 |
4 | 机械密封 | 9 | 电机 |
5 | 挡水圈 |
性能参数:
型 号 | 流 量Q | 扬程 | 效率 | 转速 | 电机功率 | 允许汽蚀余量 | |
m3/h | l/s | ||||||
15-80 | 1.5 | 0.42 | 8 | 34 | 2800 | 0.18 | 2.3 |
20-110 | 2.5 | 0.69 | 15 | 34 | 2800 | 0.37 | 2.3 |
20-160 | 2.5 | 0.69 | 32 | 25 | 2900 | 0.75 | 2.3 |
25-110 | 4 | 1.11 | 15 | 42 | 2900 | 0.55 | 2.3 |
25-125 | 4 | 1.11 | 20 | 36 | 2900 | 0.75 | 2.3 |
25-125A | 3.6 | 1.0 | 16 | 35 | 2900 | 0.55 | 2.3 |
25-160 | 4 | 1.11 | 32 | 32 | 2900 | 1.5 | 2.3 |
25-160A | 3.7 | 1.03 | 28 | 31 | 2900 | 1.1 | 2.3 |
32-100 | 4.5 | 12.5 | 12.5 | 44 | 2900 | 0.55 | 2.3 |
32-100(I) | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.75 | 2.3 |
32-125 | 5 | 1.39 | 20 | 44 | 2900 | 0.75 | 2.3 |
32-125A | 4.5 | 1.25 | 16 | 43 | 2900 | 0.55 | 2.3 |
32-160 | 6.5 | 5 | 32 | 44 | 2900 | 1.5 | 2.3 |
32-160A | 4 | 1.1 | 25 | 34 | 2900 | 1.1 | 2.0 |
32-160(I) | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.0 |
32-200 | 4.5 | 12.5 | 50 | 32 | 2900 | 3 | 2.0 |
32-200(I) | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.0 |
32-200A | 4 | 1.11 | 44 | 40 | 2900 | 2.2 | 2.0 |
40-100 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 |
40100A | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 |
40-125 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 |
40-125A | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 |
40-160 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 |
40-160A | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 |
40-160B | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 |
40-200 | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.3 |
40-200A | 5.9 | 1.64 | 44 | 31 | 2900 | 3 | 2.3 |
40-200B | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 |
40-250 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 |
40-250A | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 |
40-250B | 5.5 | 1.53 | 60 | 27 | 2900 | 4 | 2.3 |
40-100(I) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
40-100(I)A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
40-125(I) | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
40-125(I)A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
40-160(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 |
40-160(I)A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
40-160(I)B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 |
40-200(I) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
40-200(I)A | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 |
40-200(I)B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 |
40-250(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
40-250(I)A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
40-250(I)B | 10.8 | 3.0 | 60 | 37 | 2900 | 7.5 | 2.3 |
40-250(I)C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 |
50-100 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
50-100A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
50-125 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
型 号 | 流 量Q | 扬程 | 效率 | 转速 | 电机功率 | 允许汽蚀余量 | |
m3/h | l/s | ||||||
50-125A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
50-160 | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 |
50-160A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
50-160B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 |
50-200 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
50-200A | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 |
50-200B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 |
50-250 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
50-250A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
50-250B | 10.8 | 3.0 | 60 | 37 | 2900 | 7.5 | 2.3 |
50-250C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 |
50-100(I) | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 |
50-100(I)A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
50-125(I) | 25 | 6.94 | 20 | 68 | 2900 | 3 | 2.5 |
50-125(I)A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 |
50-160(I) | 25 | 6.94 | 32 | 63 | 2900 | 4 | 2.5 |
50-160(I)A | 23.4 | 6.5 | 28 | 62 | 2900 | 4 | 2.5 |
50-160(I)B | 21.6 | 6.0 | 24 | 58 | 2900 | 3 | 2.5 |
50-200(I) | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 |
50-200(I)A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 2.5 |
50-200(I)B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 2.5 |
50-250(I) | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 |
50-250(I)A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 |
50-250(I)B | 21.6 | 6.0 | 60 | 49 | 2900 | 11 | 2.5 |
50-315(I) | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 |
50-315(I)A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 |
50-315(I)B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 |
50-315(I)C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 |
65-100 | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 |
65-100A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
65-125 | 25 | 6.94 | 20 | 68 | 2900 | 3 | 2.5 |
65-125A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 |
65-160 | 25 | 6.94 | 32 | 63 | 2900 | 4 | 2.5 |
65-160A | 23.4 | 6.5 | 28 | 62 | 2900 | 4 | 2.5 |
65-160B | 21.6 | 6.0 | 24 | 58 | 2900 | 3 | 2.5 |
65-200 | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 |
65-200A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 2.5 |
65-200B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 2.5 |
65-250 | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 |
65-250A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 |
65-250B | 21.6 | 6.0 | 60 | 49 | 2900 | 11 | 2.5 |
65-315 | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 |
65-315A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 |
65-315B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 |
65-315C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 |
65-100(I) | 50 | 13.9 | 12.5 | 73 | 2900 | 3 | 3.0 |
65-100(I)A | 44.7 | 12.4 | 10 | 72 | 2900 | 2.2 | 3.0 |
65-125(I) | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 |
, ,
型 号 | 流 量Q | 扬程 | 效率 | 转速 | 电机功率 | 允许汽蚀余量 | |
m3/h | l/s | ||||||
65-125(I)A | 45 | 12.5 | 16 | 71 | 2900 | 4 | 3.0 |
65-160(I) | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 |
65-160(I)A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 |
65-160(I)B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 |
65-200(I) | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 |
65-200(I)A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 |
65-200(I)B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 |
65-250(I) | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 |
65-250(I)A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 |
65-250(I)B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 |
65-315(I) | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 |
65-315(I)A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 |
65-315(I)B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 |
65-315(I)C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 |
80-100 | 50 | 13.9 | 12.5 | 73 | 2900 | 3 | 3.0 |
80-100A | 44.7 | 12.5 | 10 | 72 | 2900 | 2.2 | 3.0 |
80-125 | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 |
80-125A | 45 | 12.5 | 16 | 71 | 2900 | 4 | 3.0 |
80-160 | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 |
80-160A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 |
80-160B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 |
80-200 | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 |
80-200A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 |
80-200B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 |
80-250 | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 |
80-250A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 |
80-250B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 |
80-315 | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 |
80-315A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 |
80-315B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 |
80-315C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 |
80-350 | 50 | 13.9 | 150 | 66 | 2900 | 55 | 3.0 |
80-350A | 44.5 | 12.4 | 142 | 65 | 2900 | 45 | 3.0 |
80-350B | 41 | 11.4 | 135 | 62 | 2900 | 37 | 3.0 |
80-100(I) | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 |
80-100(I)A | 89 | 24.7 | 10 | 74 | 2900 | 4 | 4.5 |
80-125(I) | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 |
80-125(I)A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 |
80-160(I) | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 |
80-160(I)A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 |
80-160(I)B | 86.6 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 |
80-200(I) | 100 | 27.8 | 50 | 74 | 2900 | 2 | 4.5 |
80-200(I)A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.5 |
80-200(I)B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.5 |
80-250(I) | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.5 |
80-250(I)A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.5 |
80-250(I)B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.5 |
80-315(I) | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.5 |
型 号 | 流 量Q | 扬程 | 效率 | 转速 | 电机功率 | 允许汽蚀余量 | |
m3/h | l/s | ||||||
80-315(I)A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 |
80-315(I)B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 |
80-315(I)C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
100-100 | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 |
100-100A | 89 | 47 | 10 | 74 | 2900 | 4 | 4.5 |
100-125 | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 |
100-125A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 |
100-160 | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 |
100-160A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 |
100-160B | 86.6 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 |
100-200 | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 |
100-200A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 |
100-200B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 |
100-250 | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 |
100-250A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 |
100-250B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 |
100-315 | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 |
100-315A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 |
100-315B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 |
100-315C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
100-100(I) | 160 | 44.4 | 12.5 | 73 | 2900 | 11 | 4.5 |
100-125(I) | 160 | 44.4 | 20 | 74 | 2900 | 15 | 4.5 |
100-125(I)A | 140 | 39 | 17 | 72 | 2900 | 11 | 4.5 |
100-160(I) | 160 | 44.4 | 32 | 32 | 2900 | 22 | 5.6 |
100-160(I)A | 140 | 39 | 28 | 28 | 2900 | 18.5 | 5.0 |
100-200(I) | 100 | 44.4 | 50 | 50 | 2900 | 37 | 5.2 |
100-200(I)A | 140 | 39 | 45 | 45 | 2900 | 30 | 4.5 |
100-200(I)B | 100 | 27.8 | 40 | 40 | 2900 | 22 | 4.5 |
100-250(I) | 160 | 44.4 | 80 | 80 | 2900 | 55 | 4.8 |
100-250(I)A | 140 | 39 | 72 | 72 | 2900 | 45 | 4.5 |
100-250(I)B | 100 | 27.8 | 65 | 65 | 2900 | 37 | 4.5 |
100-350 | 100 | 27.8 | 150 | 150 | 2900 | 90 | 4.0 |
100-350A | 87 | 24.2 | 142 | 142 | 2900 | 75 | 4.0 |
100-350B | 82 | 22.8 | 135 | 135 | 2900 | 55 | 4.0 |
125-100 | 160 | 44.4 | 12.5 | 12.5 | 2900 | 11 | 4.0 |
125-100A | 143 | 39.7 | 10 | 10 | 2900 | 7.5 | 4.0 |
125-125 | 160 | 44.4 | 20 | 20 | 2900 | 15 | 4.0 |
125-125A | 143 | 39.7 | 16 | 16 | 2900 | 11 | 4.0 |
125-160 | 160 | 44.4 | 32 | 32 | 2900 | 22 | 4.0 |
125-160A | 150 | 41.7 | 28 | 28 | 2900 | 18.5 | 4.0 |
125-160B | 138 | 38.3 | 24 | 24 | 2900 | 15 | 4.0 |
125-200 | 160 | 44.4 | 50 | 50 | 2900 | 37 | 5.5 |
125-200A | 150 | 41.7 | 44 | 44 | 2900 | 30 | 5.5 |
125-200B | 138 | 38.3 | 37.5 | 37.5 | 2900 | 22 | 5.5 |
125-250 | 160 | 44.4 | 80 | 80 | 2900 | 55 | 5.0 |
125-250A | 150 | 41.7 | 70 | 70 | 2900 | 45 | 5.5 |
