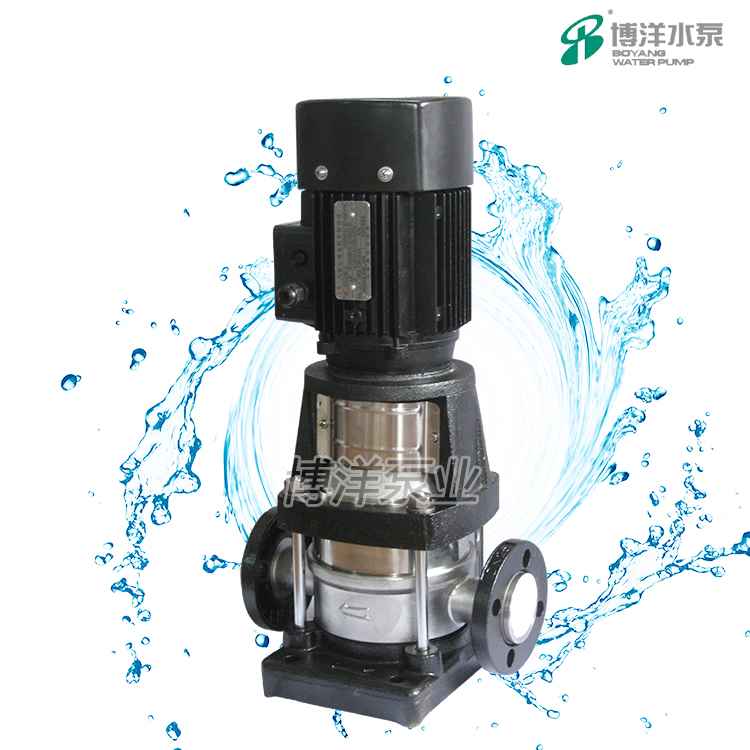

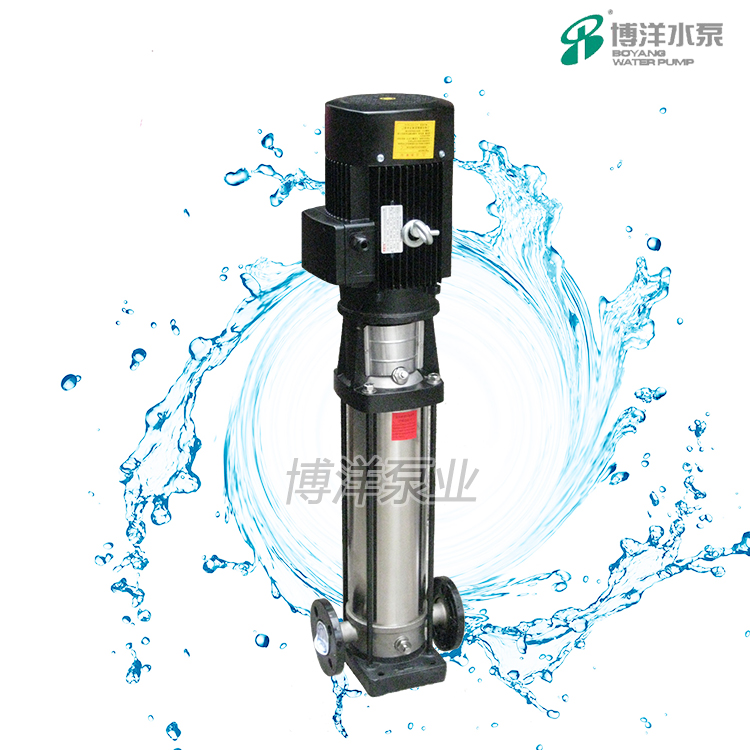

不锈钢立式多级离心泵

QDL型不锈钢立式多级离心泵是一款高效节能价格实惠的新型泵类产品,也是目前泵行业及用户重点选用的离心泵产品,由于该系列不锈钢多级离心泵产品流量扬程性能范围广泛所以它完全可以替代ISG型单级管道离心泵和GDL型立式多级泵产品使用,可以作为消防泵、生活供水泵等用途使用

产品概述:

 QDL型不锈钢立式多级离心泵是一款高效节能价格实惠的新型水泵类产品,也是目前泵行业及用户重点选用的离心泵产品,由于该系列不锈钢多级离心泵产品流量扬程性能范围广泛所以它完全可以替代ISG型单级管道离心泵和GDL型立式多级泵产品使用,可以作为消防泵、生活供水泵等用途使用。

工作条件

冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
液体温度:-15℃至+120℃
环境温度:最高+40℃
最小入口压力:根据NPSH曲线+最小安全扬程量0.5米水头。

型号意义:

使用范围:

    普通型适用于液体传输,冷热清洁水、软化水的循环和增压。
    不锈钢型亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。

QDL2型性能参数:

型号

配用电机

Q
m3/h

1

1.2

1.6

2.0

2.4

2.8

3.2

3.5

(KW)

QDL2-20

0.37

H(m)

18

17

16

15

13

12

10

8

QDL2-30

0.37

27

26

24

22

20

18

15

12

QDL2-40

0.55

36

35

33

30

26

24

20

16

QDL2-50

0.55

45

43

40

37

33

30

24

20

QDL2-60

0.75

53

52

50

45

40

36

30

24

QDL2-70

0.75

63

61

57

52

47

41

35

28

QDL2-90

1.1

80

78

73

67

61

54

45

37

QDL2-110

1.1

98

95

89

82

73

64

54

44

QDL2-130

1.5

116

114

106

98

89

78

65

52

QDL2-150

1.5

134

130

123

112

100

90

73

60

QDL2-180

2.2

161

157

148

136

121

108

91

76

QDL2-220

2.2

197

192

180

165

148

130

110

90

QDL2-260

3.0

232

228

214

198

179

158

130

110

QDL4型性能参数:

型号

配用电机

Q
m3/h

1.5

2.0

3.0

4.0

5.0

6.0

7.0

8.0

(KW)

QDL4-20

0.37

H(m)

19

18

17

15

13

10

8

6

QDL4-30

0.55

28

27

26

24

20

18

13

10

QDL4-40

0.75

38

36

34

32

27

24

19

13

QDL4-50

1.1

47

45

43

40

34

31

23

17

QDL4-60

1.1

56

54

52

48

41

37

28

20

QDL4-80/7

1.5

66

63

61

56

48

43

33

24

QDL4-80

1.5

74

72

70

64

55

50

38

27

QDL4-100

2.2

96

90

87

81

71

62

48

34

QDL4-120

2.2

114

108

104

95

85

75

58

41

QDL4-160/14

3.0

136

126

122

112

101

89

68

48

QDL4-160

3.0

152

144


129

115

101

78

55

QDL4-190

4.0

183

171

168

153

137

122

93

67

QDL4-220

4.0

211

200

192

178

160

138

108

79

QDL8型性能参数:

型号

配用电机

Q
m3/h

5

6

7

8

9

10

11

12

(KW)

QDL8-20

0.75

H(m)

21

20

19

18

17

16

15

14

QDL8-30

1.1

31

30

29

28

26

24

23

20

QDL8-40

1.5

41

40

39

37

35

32

30

27

QDL8-50

2.2

52

50

48

46

44

41

37

34

QDL8-60

2.2

62

60

58

55

53

49

45

41

QDL8-80

3.0

83

80

78

74

70

65

60

54

QDL8-100

4.0

104

100

97

92

88

80

75

68

QDL8-120

4.0

125

120

116

110

105

98

90

81

QDL8-

5.5

146


136

129

123

113

105

95

QDL8-160

5.5

166

160

155

147


130

120

108

QDL8-180

7.5

187

180

175

166

158

146

135

122

QDL8-200

7.5

208

200

194

185

175

162

150

135

QDL16型性能参数:

型号

配用电机

Q
m3/h

8

10

12

14

16

18

20

22

(KW)

QDL16-30/2

2.2

H(m)

28

27

26

25

23

21

19

17

QDL16-30

3.0

42

41

39

37

35

32

29

26

QDL16-40

4.0

56

54

52

50

47

44

38

34

QDL16-50

5.5

69

68

65

62

59

54

48

43

QDL16-60

5.5

83

81

78

75

70

64

58

52

QDL16-70

7.5

97

95

92

87

82

75

68

61

QDL16-80

7.5

111

108

105

100

94

86

77

70

QDL16-100

11

139

136

131

125

118

108

97

87

QDL16-120

11

167

163

157

150

141

129

116

105

QDL16-

15

194

190

184

175

165

151

136

122

QDL16-160

15

222

217

210

200

189

173

155


温馨提示:


一、①QDL型不锈钢立式多级离心泵产品名称与型号②QDL型不锈钢立式多级离心泵口径③QDL型不锈钢立式多级离心泵扬程(m)④QDL型不锈钢立式多级离心泵流量⑤QDL型不锈钢立式多级离心泵电机功率(KW)⑥QDL型不锈钢立式多级离心泵转速(r/min)⑦QDL型不锈钢立式多级离心泵电压〔V〕⑧QDL型不锈钢立式多级离心泵吸程(m)⑨QDL型不锈钢立式多级离心泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博洋公司的QDL型不锈钢立式多级离心泵型号,请按QDL型不锈钢立式多级离心泵型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博洋水泵专家为您审核把关。
