磁力泵

MP磁力驱动循环泵

工博牌MP型磁力驱动循环泵(磁力泵​)运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合,无需配以传统机械轴封,因而是完全密封的。电动机转动扭力是通过主动磁及及从动磁的引力带动叶片工作运转。

产品概述:

    工博牌MP型磁力驱动循环泵(磁力泵)运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合,无需配以传统机械轴封,因而是完全密封的。电动机转动扭力是通过主动磁及及从动磁的引力带动叶片工作运转。现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏,给使用者增添不必要的麻烦和烦恼。它采选了一种特别设计的特配方陶瓷作轴承,具有极强的耐磨性和抗腐蚀性,使其先进性能和质量安全得以绝对的保证。
   工博牌磁力驱动循环泵概用无轴封设计,完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷,是工业设备上最理想的液体输送泵。

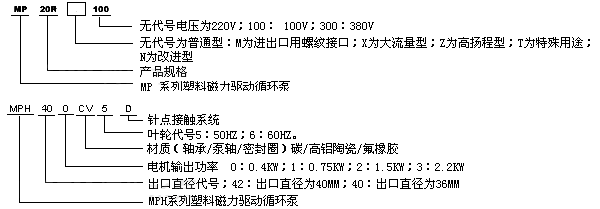

型号意义:

使用范围:

化学工业

碳酸钠化工业(盐酸、次氟酸、二次化学品的生产);氟化物、化学肥料的生产;气体吸收塔反应液体循环;油脂提炼(硫酸);废酸类的回收及再生系统;化工厂和运输车辆间的强酸类输送。

药剂业

半导体用的发光化学物(EL)、农药、医药、水处理化学剂的生产

电镀业

循环过滤各类电镀液。

照片业

即现照相系统;X-光片、黑白、彩色、立体照片的冲晒。

电器用具业

电解质电容器的生产(铝膜的浸蚀);干电池和蓄电池制造过程中输送电解液;
电路板的蚀刻;半导体生产过程中输送高纯度化学液。

金属工业

氧化铝膜处理设备;线材拉伸、钢铁轧制中除油及酸洗;
车辆喷漆前除油及酸洗处理;氧化钛、稀土元素的生产等。

矿业

金属熔炼(输送及循环电解液);废液的洗涤处理。

食品工业

葡萄糖酸的生产(盐酸);食油的提炼(硫酸);罐装水果工业(盐酸)。

医疗

人造肾脏、心肺、超声波清洗机及各种医疗设备。

水处理

清洗离子交换树脂;纯水生产设备;海水淡化设备。

污染控制

添加污水处理化学药剂到药液缸;收集及输送废液;
废气吸收设备(除臭装置,排放废气前脱硫)。

其它

应用在银回收、晶片制造、实验工厂、制冷机、饮品机、生活锅炉、热交换器、太阳能系统、漂染、激光系统等领域及喷水池、鱼池、观赏鱼缸循环使用。

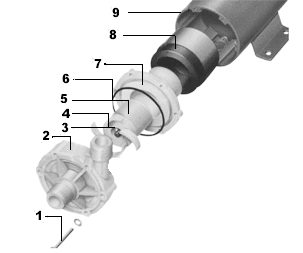

结构说明:

部 件:材 料:1、固定螺线及垫圈不锈钢2、泵壳聚炳烯增强玻璃纤维3、泵轴氧化铝陶瓷4、叶轮聚炳烯增强玻璃纤维5、被动磁铁锶铁氧体6、密封圈氟橡胶7、隔离套聚炳烯增强玻璃纤维8、主动磁铁锶铁氧体9、电机

性能参数:

型号

软管接口式

螺纹接口式

最大流量 (L/min)

最高扬程(m)

标准输出量

比重

马达

入口(mm)

出口(mm)

出入口(inch)

活管(mm)

50Hz/60Hz

50Hz/60Hz

流量(L/min)50Hz/60Hz

扬程(m)
50Hz/60Hz


输出(w)
50Hz/60Hz

MP-6R

14

14

-

-

8/9

1/1.4

2.8/5

0.8

<1.2

3

1

MP-6RZ

14

14

-

-

5.5/6

2.1/2.7

3.2/4.5

0.8

<1.1

3

1

MP-10R

14

14

-

-

11/12

1.5/2.1

5/8

1

<1.1

6

1

MP-10RN

14

14

-

-

11/12

1.5/2.1

5/8

1

<1.1

6

1

MP-15R

16

16

-

-

16/19

2.7/3.4

8/12

1.5

<1.3

10

1

MP-15RN

16

16

-

-

16/19

2.7/3.4

8/12

1.5

<1.3

10

1

MP-15RM

-

-

3/4

13

16/19

2.4/3.4

8/12

1.5

<1.3

10

1

MP-20R

18

18

-

-

27/32

3.1/4.3

17/22

2

<1.2

20

1

MP-20RM

-

-

3/4

16

27/32

3.1/4.3

17/22

2

<1.2

20

1

MP-20RX

26

26

-

-

46/52

1.8/2.5

30/40

1

<1.3

20

1

MP-20RXM

-

-

1

20

46/52

1.8/2.5

30/40

1

<1.3

20

1

MP-2RZ

18

18

-

-

10/11

4.6/6.9

7/10

4

<1.1

20

1

MP-20RZM

-

-

3/4

13

10/11

4.6/6.9

7/10

4

<1.1

20

1

MP-30R

20

20

-

-

33/38

3.8/5.4

16/25

2.5

<1.3

45

1

MP-30RM

-

-

3/4

16

33/38

3.8/5.4

16/25

2.5

<1.3

45

1

MP-30RX

26

26

-

-

62/72

2.9/4.1

32/46

2

<1.1

45

1

MP-30RXM

-

-

1

20

62/72

2.9/4.1

32/46

2

<1.1

45

1

MP-30RZ

18

18

-

-

15/17

8/11

10/14

6

<1.1

45

1

MP-30RZM

-

-

3/4

13

15/17

8/11

10/14

6

<1.1

45

1

MP-40R

20

20

-

-

45/52

4.6/6.5

22/34

4

<1.1

65

1

MP-40RM

-

-

3/4

16

45/52

4.6/6.5

22/34

4

<1.1

65

1

MP-40RX

26

26

-

-

75/85

3.3/4.7

47/65

2

<1.1

65

1

MP-40RXM

-

-

1

20

75/85

3.3/4.7

47/65

2

<1.1

65

1

MP-55R

26

26

-

-

60/70

5.6/8.2

30/45

4

<1.2

90

1or3

MP-55RM

-

-

1

20

60/70

5.6/8.2

30/45

4

<1.2

90

1or3

MP-55RZ

26

26

-

-

25/28

10/14

15/22

8

<1.1

90

1or3

MP-55RZM

-

-

1

20

25/28

10/14

15/22

8

<1.1

90

1or3

MP-70R

26

26

-

-

86/97

6.7/9.7

50/72

4

<1.1

150/180

1or3

MP-70RM

-

-

1

20

86/97

6.7/9.7

50/72

4

<1.1

150/180

1or3

MP-100R

26

26

-

-

120/130

8.6/11.6

60/70

7/9

<1.3

250/265

1or3

MP-100RM

-

-

1

20

120/130

8.6/11.6

60/70

7/9

<1.3

250/265

1or3

MP-100RX

-

-

11/4

32

170

9.0

100

5.0

<1.3

250

1or3

MP-120R

-

-

11/2

36

220

10.5

140

6.0

<1.3

370

1or3

MP-120RT

-

-

21/4

48

220

10.5

140

6.0

<1.3

370

1or3

MPH-400CV5-D

-

-

11/2

36

260

12.5

150

8.5

<1.3

370

3

MPH-401CV5-D

-

-

11/2

36

330

18

200

12

<1.3

750

3

MPH-422CV5-D

-

-

2

11/2

300

21

200

18.5

<1.3

1500

1or3

MPH-423CV5-D

-

-

2

11/2

360

22

300

20.5

<1.3

2200

1or3
