CQB-F自吸氟塑料磁力泵-【上海博洋】

产品概述:

工博牌CQB-F型自吸氟塑料磁力驱动泵，采用磁力耦合传动，不存在动密封点，因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象。其过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性。CQB-F氟塑料磁力泵设计独特，无需机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养极为方便。小于DN50mm的为全氟塑料磁力驱动泵。
流量：1.8-100m3/h 　扬程：8-32m　功率：0.12－22KW 适用温度：-20~100℃。

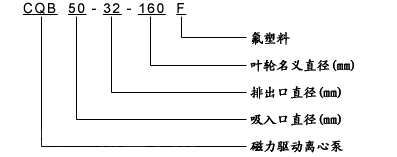

型号意义:

使用范围:

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。CQB-F系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送强酸、强碱、强氧化性、易燃、易爆、剧毒贵重液体。

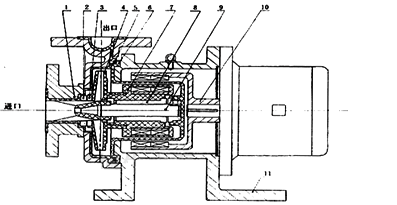

结构说明:

1.泵体	2.静环	3.动环	4.叶轮	5.密封垫	6.隔离套
7.内磁钢总成	8.轴套	9.泵轴	10.外磁钢总成	11.联接体

性能参数:

序号	型号	口径（mm)		流量（m3/h）	扬程（m)	汽蚀余量（NPSH）r （m)	电机功率（KW）	转速（r/min)
序号	型号	进口	出口	流量（m3/h）	扬程（m)	汽蚀余量（NPSH）r （m)	电机功率（KW）	转速（r/min)
1	CQB16-12-50F	16	12	0.6	2.0	9.0	25W	2900
2	CQB15-15-65F	15	15	0.8	3.2	6.0	180W	2900
3	CQB20-15-75F	20	15	1.6	7.0	6.0	180W	2900
4	CQB25-20-100F	25	20	2.5	10.5	6.0	370W	2900
5	CQB32-20-110F	32	20	5.5	13	6.0	550W	2900
6	CQB40-25-120F	40	25	6.3	15	5.0	750W	2900
7	CQB40-40-100F	40	40	6	11	5.0	550W	2900
8	CQB40-40-125F	40	40	6.5	17.5	3.7	1.1	2900
9	CQB50-32-125F	50	32	12	20	3.5	1.5	2900
10	CQB50-32-125FL	50	32	12.5	20	3.5	2.2	2900
11	CQB50-32-160F	50	32	12.5	32	3.5	4	2900
12	CQB50-32-200F	50	32	12.5	50	3.5	7.5	2900
13	CQB65-50-150F	65	50	20	25	4.0	4	2900
14	CQB65-50-160F	65	50	17.5	32	4.0	4	2900
15	CQB65-50-180F	65	50	8	38	4.0	5.5	2900
16	CQB65-40-200F	65	40	25	50	4.0	11	2900
17	CQB80-65-160F	80	65	50	32	4.0	11	2900
18	CQB80-50-200F	80	50	50	50	4.0	18.5	2900
19	CQB100-80-160F	100	80	100	32	4.0	22	2900

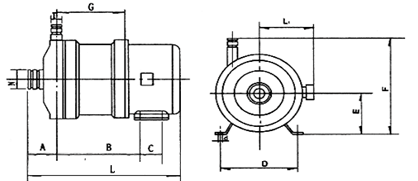

安装尺寸：

型号	A	B	C	D	E	F	d	G	L1	L	N	T
CQB16-12-50F	56.5	93.5	80	100	63	144	7	87.5	75	304	22	18
CQB20-15-75F	54.5	125.5	90	112	71	165	7	111.5	85	340	26	18

型号	D1	D2	n-Φt	D3	D4	n-Φd	L4	L3	L2	L1	L	A	A1	A2	h	H	m-Φd1	K	C
CQB32-25-125F	140	100	4--Φ17.5	115	85	4--Φ13.5	69	80	200	150	500	140	180	100	140	254	4--Φ13.5	238.5	135
CQB40-32-115F	150	110	4--Φ17.5	140	100	4--Φ17.5	73	86	200	153	406	160	200	120	150	280	4--Φ13.5	204	85
CQB40-32-145F	150	110	4--Φ17.5	140	100	4--Φ17.5	73	86	200	153	506	160	200	120	150	280	4--Φ13.5	264	145
CQB50-40-125F	165	125	4--Φ17.5	150	110	4--Φ17.5	83	80	250	165	528	190	240	140	165	310	4--Φ13.5	279	145
CQB50-40-160F	165	125	4--Φ17.5	150	110	4--Φ17.5	83	80	250	165	583	190	240	140	165	310	4--Φ13.5	309	175
CQB65-50-125F	185	145	4--Φ17.5	165	125	4--Φ17.5	81	83	258	183	600	194	250	138	200	380	4--Φ17.5	319	175
CQB65-50-160F	185	145	4--Φ17.5	165	125	4--Φ17.5	81	83	258	183	600	194	250	138	200	380	4--Φ17.5	319	175
CQB80-65-125F	200	160	8-Φ17.5	185	145	4--Φ17.5	101	102	342	259	740	230	300	160	250	427	4--Φ25	364	195
CQB80-65-160F	200	160	8-Φ17.5	185	145	4--Φ17.5	101	102	342	259	900	230	300	160	250	440	4--Φ25	417	250
CQB100-80-125F	220	180	8-Φ17.5	200	160	8-Φ17.5	116	124	348	275	951	280	360	200	250	470	4--Φ25	458	250
CQB100-80-160F	220	180	8-Φ17.5	200	160	8-Φ17.5	116	124	348	275	951	280	360	200	250	470	4--Φ25	458	250

耐腐蚀性能：

介质	浓度≤％	温度		介质	浓度≤％	温度
介质	浓度≤％	≤％	≤％	介质	浓度≤％	≤％	≤％
硫酸H2SO4	90	可用	可用	氢氧化钾KOH		可用	可用
硝酸HNO3	30	可用	错	氢氧化铵NH2H2O		可用	可用
盐酸HCL		可用	可用	氢氧化钡Ba(OH)2		可用	可用
磷酸H3PO4		可用	可用	氢氧化镁Mg(OH) 2		可用	可用
氢氟酸*HF		可用	可用	氢氧化铝AL（OH）2		可用	可用
氢溴酸HBr		可用	可用	氢氧化锂LiOH		可用	可用
氢碘酸HI		可用	可用	氧水CL2-H2O		可用	可用
氢氰酸		可用	可用	溴水Br2		可用	可用
亚硫酸H2SO3		可用	可用	碘溶液I2		可用	可用
亚销酸HNO2		可用	可用	氨（无水）NH3		可用	可用
次氯酸*HCLO		可用	可用	甲醇CH3OH		可用	可用
高氯酸*HCLO4		可用	可用	乙醇CH2CH2OH2		可用	可用
铬酸H2CrO4	80	可用	可用	丁醇		可用	可用
王水*		可用	可用	甲醛HCHO		可用	可用
醋酸CH3COOH		可用	可用	乙醛CH3CHO		可用	可用
甲酸HCOOH		可用	可用	二氯乙醚CH3CL		可用	可用
丁酸C4H8O2		可用	可用	苯胺C6H7N		可用	可用
戊酸C5H1002		可用	可用	一氯甲烷CH3CL		可用	可用
油酸C18H34O2		可用	可用	二氯甲烷CH2CL2		可用	可用
苯甲酸C6H5COOH		可用	可用	三氯甲烷C2H4CL2		可用	可用
氢氧化钠NaOH	50	可用	可用	四氯甲烷C2H2CL4		可用	可用
